비트와 바이트/트랜지스터와 커패시터

반도체 인강 정리 3



비트와 바이트



데이터 저장의 최소 기본단위=bit (0or1만 표현가능)-->한개의 문자를 표현할수없음

-->1bit를 8개 모여 1byte(2^8=256종류의 정보를 표현가능 )



한글,한자는 한글자에  2byte, 영어는 1byte가 이용됨

1MB=1 MEGA BYTE    |    1Mb=1 MEGA bit  8배의 차이가 있음

메모리 용량에도 접두어 사용

2^10 =KB

2^20 =MB

2^30 =GB

2^40 =TB

1테라를 샀는데 실제 확인되는 용량은 더 적은이유

=10진법이 익숙한 우리에게 대략적으로 표현하기때문에 오차가 발생

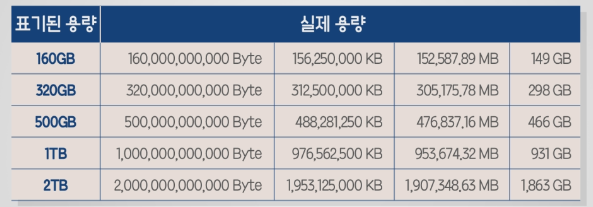

                                             하드.SSD의 표기된 용량과 실제용량의 차이





트랜지스터와 커패시터



DRAM은 수십억개의 메모리셀로 구성

1Cell=1bit을 저장할수 있는 공간=1트랜지스터 + 1커패시터



트랜지스터=스위치(저장하기위해 스위치를 여닫)

커패시터=저장공간(0or1의 데이터를 저장)



쓰기=트랜지스터는 소스/게이트/드레인으로 구성 되어있는데

게이트를 열어주면 소스에 있는 전압이 드레인으로 이동



읽기=커패시터의 전하량을 반대로 옮김

센싱전선-트랜지스터-커패시터 순으로 위치하여있음

센싱전선을 0.5V정도로 맞추고 트랜지스터의 게이트를 열면

IF)커패시터에 1이저장되어있음

->그 전하량이 조금 센싱전선으로 이동=0.6V정도로 상승=데이터가 1이구나로 판단

IF)커패시터에 0이저장되어있음

->센싱전선이 빠져 0.4V정도 되면 데이터가 0이구나로 판단
